Download CH431A Programmer

print Print This Page

CH341A Programmer adalah alat yang memiliki manfaat utuk mengatasi berbagai masalah firmware EEPROM misalnya mengcopy, menghapus dan mengisi firmware dalam IC EEPROM. Alat ini biasa digunakan di perangkat elektronik seperti Laptop, Receiver Parabola, Set Top Box TV Digital, DVD, Led TV, dan lain-lain.

Untuk menjalankan Ch341A bisa dengan PC atau Laptop, tergantung yang Sobat punya. Alat ini dapat Sobat temukan dengan mudah di market place yang menyediakan. Setelah Sobat beli, jangan lupa download driver CH341A di link yang Admin sediakan dibawah.

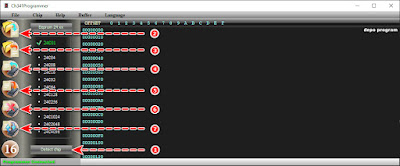

Fungsi Tombol CH341A:

Setelah kita membuka CH341A, kita dihadapkan pada tombol-tombol diatas ini

  1. Nomor 1: mendeteksi seri dan kapasitan IC EEPROM
  2. Nomor 2: membuka file sw yang akan dimasukkan ke IC EEPROM
  3. Nomor 3: menyimpan file sw dari ic eeprom memori (seletah menjalankan nomor 4)
  4. Nomor 4: membaca software atau data yang ada dalam IC EEPROM
  5. Nomor 5: memasukkan software kedalam IC EEPROM (setelah membuka file sw/nomor 2)
  6. Nomor 6: menghapus software/data yang ada dalam memori
  7. Nomor 7: verifikasi data atau pencocokan data setelah software dimasukkan kedalam IC EEPROM

Cara Install Driver CH341A:

  1. Double klik driver
  2. Klik Install untuk melanjutkan, tunggu sampai selesai
  3. Pasang ke USB, CH341A. Secara otomatis driver akan terdeteksi dan CH341A terkoneksi ke PC (pada kiri bawah ada tulisan Programmer Connected)
Tambahan:
Bila CH341A tidak terkonek, maka Sobat silahkan install juga Diver USB to RS232

Cara Copy Firmware:

Copy Firmware dimaksudkan mengambil software dari IC mempri untuk backup suatu saat bila diperlukan.

  1. Pilih nomor 1 untuk mendeteksi IC EEPROM
  2. Selanjutnya pilh nomor 4 untuk membaca
  3. Pilih nomor 3 untuk menyimpan software
Cara Mengisi Firmware:
Mengisi Firmware ke IC EEPROM atau lebih dikenal dengan Flash Memori EEPROM, sebelumnya siapkan firmwarenya
  1. Pilih nomor 1 mendeteksi EEPROM
  2. Selanjutnya pilih no 6 untuk menghapus
  3. Pilih nomor 2, membuka software
  4. Selanjutnya pilih nomor 5 untuk memgisi memori
  5. Selesai



Demkian artikel Download CH431A Programmer, mudah-mudahan bermanfaat bagi Sobat semua. Selamat bekerja.
